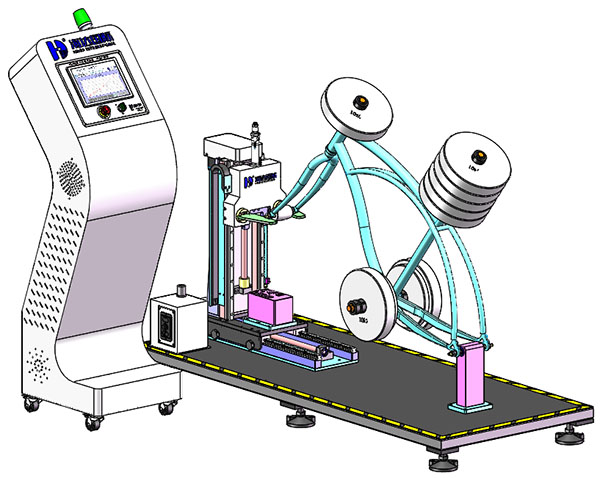

車架前叉組合件衝擊試驗機HD-AS502
來源:海達儀器有限公司 時間:2021-04-05 15:03:10 www.17c百度视频小編編繪 瀏覽:99+
本機用於模擬自行車在騎行時前輪遇到障礙物時可承受地麵障礙物衝擊的能力，在進行衝擊試驗後觀察車架前叉組合件的變形量的大小及支架是否出現裂紋，從而判斷產品合格與否。
二、主要技術參數
| 指標 | 參數 |
| 電 機 | 200W調速馬達 |
| 控製方式 | 觸摸屏PLC控製 |
| 絲 杆 | 滾珠絲杆 |
| 可調行程 | 鋼砧可調節距離350mm(方便測試大小車輛), 高度可調尺：0－300mm |
| 鋼砧硬度 | HRC≥50 |
| 氣 源 | ≥0.6Mpa |
| 電 源 | AC 220V 50HZ |
| 功 率 | 250W |
| 外型尺寸 | 1700×700×1380mm(L*W*H) |
| 重 量 | 約400kg（含配重砝碼） |
將車架前叉組合件後輪連接處與儀器後軸組裝到一起，使得車架能繞後軸在垂直平麵內轉動，將車架前輪連接處與儀器升降裝置相連，按車型標準（ISO4210-1）配置相對應的配重砝碼固定車架，調整刻度尺到測試所需高度，啟動設備即可進行自動測試，通過釋放夾具，使車架前軸跌落到平鋼砧上，在這一過程中檢查車架變形量的大小及是否出現裂紋，根據標準4210-6判斷試樣合格與否。
四、試驗標準
ISO4210-2014 4210-1 4210-6 、GB 14746-93 4.7.2 、 GB3565-93 25.2
五、產品特點
（一）硬件特點
1.儀器自動化程度高，設置好跌落高度後，氣動夾具自動上升至指定高度，相比於傳統的人工的抬升，本產品可自動的抬升與釋放連接前叉組合件的夾具，測試準確方便；
2.機器外觀采用烤漆噴塗工藝，整機采用鋼材組合製作，紮實耐用；
3.通過觸控屏PLC進行參數設置，如跌落高度、跌落次數的設置等，數據實時顯示，直觀方便；
4.儀器采用防震地腳支撐，載重大、美觀獨特，具有支撐固定、減震等功能；
5.在車架上身部分設有刻度尺，可根據需要提升至想要的測量高度；
6.鋼砧上可移動滑軌的距離為350mm，能適應多尺寸的車架。
（二）軟件特點
1.軟件采用PLC可編程序控製器進行控製，語言可選英語、中文，操作直觀方便，可完成試驗參數設定、工作狀態控製、數據記錄與顯示；
2.儀器斷電保護，斷電瞬間保存當前測試數據，下次通電使用時，可查看上次測試數據，或繼續測試。
