www.17c百度视频濾（lǜ）芯拉力試驗（yàn）機測試方法

　　針對濾芯的（de）拉力測試，核心目的是評估其物理強度和結構（gòu）完整（zhěng）性，確保在使用或安裝過程中不會因外力而破損（sǔn）。根（gēn）據濾芯類型(如空氣濾芯、機（jī）油濾芯、淨水濾芯（xīn）)和測試部位的不同，測（cè）試方法也有區別。

　　以下是（shì）幾種常（cháng）見的濾（lǜ）芯拉力測試方法及操作要點：

　　1. 濾芯端蓋（gài）與濾紙(或中心管（guǎn）)的拉伸測試

　　這是最核（hé）心的測試，用於驗（yàn）證端蓋與濾體粘接或焊接的牢固度，防止使用中脫開。

　　測試目的：評估（gū）濾芯端蓋（gài）與（yǔ）內部濾材(如濾紙、熔噴布（bù）)或中心骨架的粘接強度。

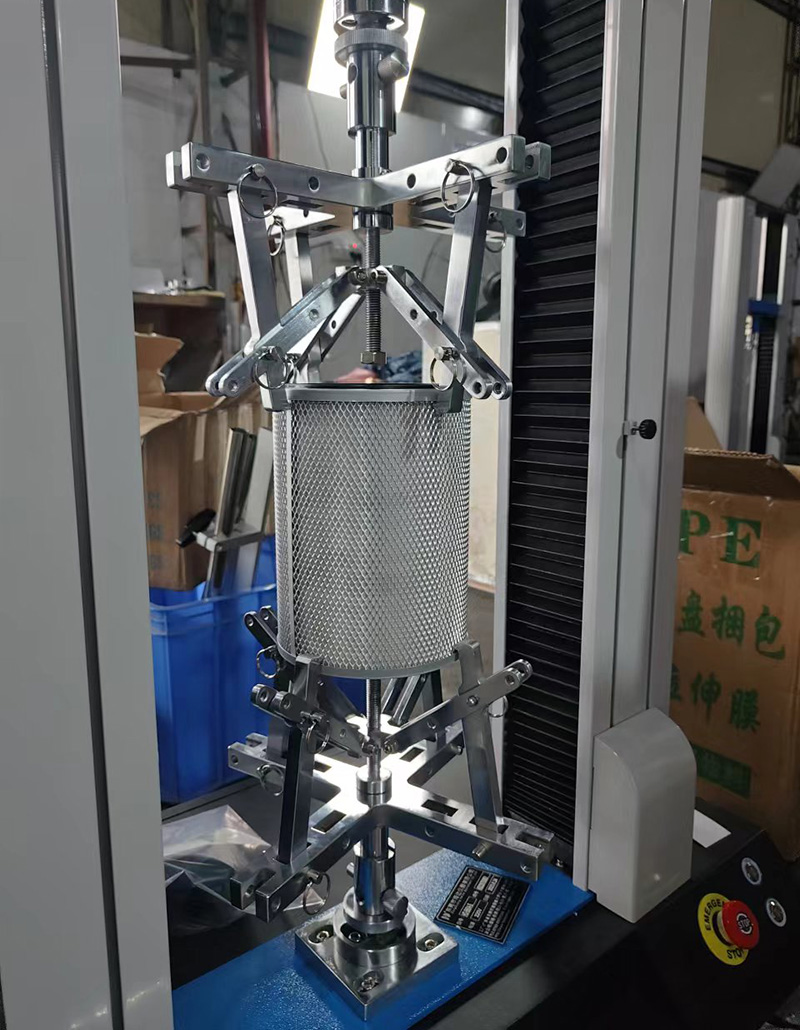

　　夾持方法：

　　將濾芯的一端端蓋固定在試驗（yàn）機下夾具上。

　　通過特（tè）殊夾具(如貫穿式（shì）拉杆（gǎn）)或纏繞固定方式，連接濾（lǜ）芯的另一端。

　　測試過（guò）程：試驗機以恒定速度(如 50mm/min)向（xiàng）上拉伸（shēn），直至濾芯端（duān）蓋與（yǔ）濾體分離或材料斷裂，記錄最大拉伸力。

　　關鍵要（yào）求：由（yóu）於濾（lǜ）芯多為圓柱體，必須使用對中工（gōng）裝確（què）保拉力作用（yòng）在中心軸線（xiàn）上，避免產生彎（wān）矩導致端（duān）蓋單側剝離。

　　2. 濾材(濾（lǜ）紙或（huò）無紡布)的拉伸強度測試

　　此方法針（zhēn）對濾材本身的基材（cái）強度，通常取（qǔ）樣測試。

　　測試目的：檢測濾材在（zài）潤濕(針（zhēn）對水濾)或幹燥狀態下的抗拉強度和斷裂伸長率。

　　夾持方法（fǎ）：從濾芯上裁取標（biāo）準啞鈴形或條形試樣，用平板橡膠夾具夾持兩端。

　　測試（shì）過程（chéng）：勻速拉伸直至試樣斷裂，記錄力值和變形量。注意夾具的夾持力要足夠，避免試樣在夾具處打滑或斷裂(斷（duàn）裂應發生在標距中間區域)。

　　3. 濾芯（xīn）接頭(如快插頭)的拔脫力測試（shì）

　　針對（duì）帶有快插接頭的淨水器濾芯（xīn）或燃油濾芯。

　　測試目的：模擬管路連接時，接頭在軸向拉力下是否會脫落。

　　夾持方法：一端固定濾芯殼體，另一端夾持連接管件。

　　測試過（guò）程：施（shī）加軸向拉力，達到標準規定值(如 200N)並保持一定時（shí）間(如 1分鍾)，觀察接頭是否鬆脫或泄漏。

　　測（cè）試中的關鍵要點

　　夾（jiá）具選擇：這是濾芯（xīn）測試的難點。對（duì）於（yú）軟質濾材，需用波紋麵或網紋麵（miàn）夾具防止（zhǐ）打滑（huá）;對於剛性端蓋，需用V型（xíng）夾具或壓縮夾具夾（jiá）緊。

　　拉伸速度（dù）：一般遵循GB/T 1040(塑料)或GB/T 528(橡（xiàng）膠)等（děng）標準，常用速度（dù）為 50 mm/min 或 100 mm/min，速度過（guò）快會導致數值偏高。

　　數據（jù）記（jì）錄：除了記錄斷裂時的最大值（zhí），有時還需要記錄屈服點力值(如果曲線出現（xiàn）拐點)。
