臥式手動影像測量儀
來源:www.17c百度视频儀器有限公司 時間:2021-03-15 15:36:53 海達小編編繪 瀏覽:99+

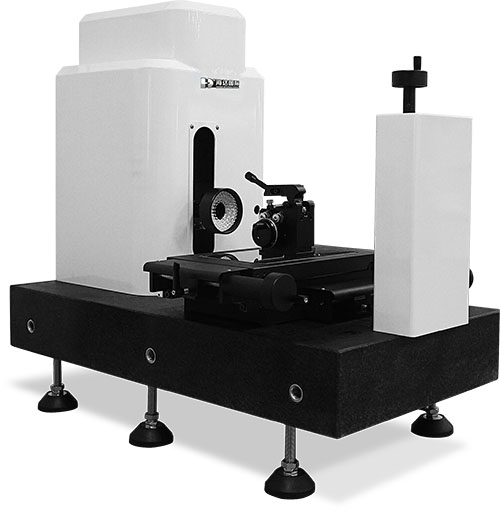

臥式影像測量儀應用於刀具行業，是光、機、電一體化的精密高效計量儀器。本儀器可取代臥式投影儀的功能，廣泛應用於CNC銑刀，絲錐，鑽頭等，方便測量刀具的前角、後角、螺旋角、齒隙角、槽前角、牙型角等專用刀具角度。
儀器特點：
Ø 穩定高剛性
l 采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
l 采用高精密V型導軌，保證儀器極高的機械精度和穩定性。
l 采用高牌號鑄鐵工作台，經過嚴格人工時效，保證導軌安裝穩定性和韌性
Ø 高品質圖像
l 程控式6環8區LED環形表麵冷光源設計，角度範圍廣，覆蓋被測零件輪廓麵更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
l 1/3〃高分辨率彩色CCD 600TVL，確保高品質測量畫麵。
Ø 高精度
l 三軸高精度玻璃光柵尺，分辨率為1μm讀數穩定可靠，精度高。
Ø 可定製
l 可實現Z軸非接觸式影像準確測高和平麵度測量，可加裝接觸式側頭。
技術規格參數：
| 項目 | HD-U2010MW | HD-U3020MW |
| 測量行程（mm） | 200*100*100 | 300*200*100 |
| 外形尺寸 | 900*680*720 | 1000*780*720 |
| 儀器重量（Kg） | 150 | 190 |
| 測量精度（μm） | E（x，Y）:3+L/200 (L單位mm） | |
| 玻璃承載（Kg） | 25 | |
| 鏡頭 | 0.7~4.5X手動卡位變倍鏡頭 | |
| 放大倍率 | 34~220X | |
| 光柵尺分辨率 | 玻璃光柵尺，分辨率1μm | |
| CCD | 1/3高分辨率彩色相機600TVL | |
| 傳動方式 | V形精密交叉導軌+無壓螺杆 | |
| 工作距離 | 90mm | |
| 麵光源 | 6環8區LED冷光源，256級亮度連續可調 | |
| 輪廓光源 | 平行光路LED冷光源，256級亮度連續可調 | |
| 測量軟件 | 手動測量軟件 | |
| 操作方式 | 手動 | |
| 選購件 | 電腦、MCP測頭、自動變焦鏡頭、激光測頭 | |
| 工作環境 | 溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低於15Hz | |
| 電源 | 單相AC 220V/50Hz/10A | |
