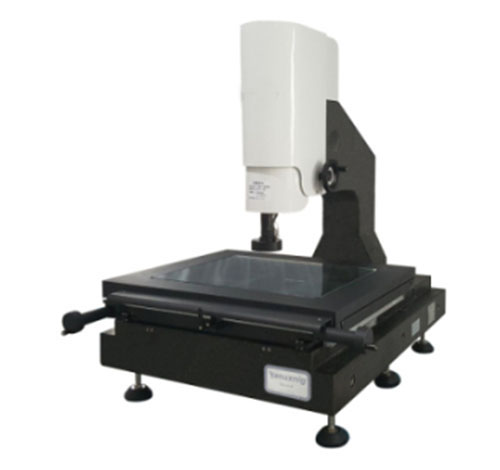

標準型手動影像測量儀
來源:www.17c百度视频儀器有限公司 時間:2021-03-15 14:41:56 www.17c百度视频小編編繪 瀏覽:99+
廣泛應用於飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鍾表、電線、衝壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。
儀器特點：
Ø 穩定高剛性
l 采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
l 采用高精密V型導軌，保證儀器極高的機械精度和穩定性。
l 采用高牌號鑄鐵工作台，經過嚴格人工時效，保證導軌安裝穩定性和韌性
Ø 高品質圖像
l 程控式3環8區LED環形表麵冷光源設計，角度範圍廣，覆蓋被測零件輪廓麵更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
l 1/3〃高分辨率彩色CCD 600TVL，確保高品質測量畫麵。
Ø 高精度
l 三軸高精度玻璃光柵尺，分辨率為1μm讀數穩定可靠，精度高。
Ø 可定製
l 可以實現Z軸非接觸式準確測高和平麵度測量，可加裝接觸式側頭。
技術規格參數：
| 項目 | HD-U2010M | HD-U3020M | HD-U4030M | HD-U5040M |
| 測量行程 | 200*100*200 | 300*200*200 | 400*300*200 | 500*400*200 |
| 外形尺寸 | 500*550*950 | 700*650*950 | 980*750*950 | 1050*800*950 |
| 儀器重量（Kg） | 150 | 180 | 300 | 500 |
| 測量精度（μm） | E（x，Y）:3+L/200 E（Z）:5+L/200 (L單位mm） | |||
| 玻璃承載（Kg） | 25 | |||
| 鏡頭 | 0.7~4.5X手動卡位變倍鏡頭 | |||
| 放大倍率 | 34~220X | |||
| 光柵尺分辨率 | 玻璃光柵尺，分辨率1μm | |||
| CCD | 1/3高分辨率彩色相機600TVL | |||
| 傳動方式 | V形精密交叉導軌+無壓螺杆 | |||
| 工作距離 | 90mm | |||
| 麵光源 | 3環8區LED冷光源，256級亮度連續可調 | |||
| 輪廓光源 | 平行光路LED冷光源，256級亮度連續可調 | |||
| 測量軟件 | 手動測量軟件 | |||
| 操作方式 | 手動 | |||
| 選購件 | 電腦、MCP測頭、自動變焦鏡頭、激光測頭 | |||
| 工作環境 | 溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低於15Hz | |||
| 電源 | 單相AC 220V/50Hz/10A | |||
