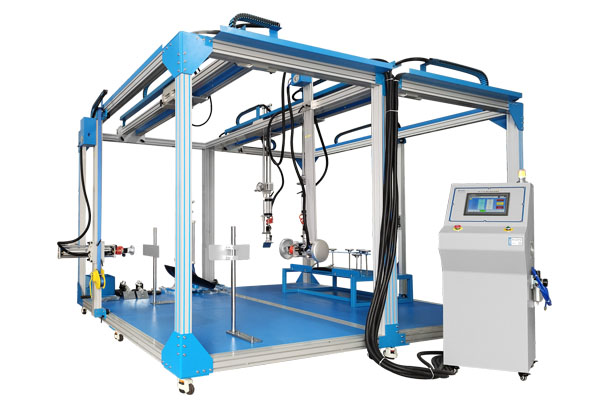

椅子綜合試驗儀HD-F738
一、產品功能
椅子綜合測試儀在同一台試驗機上可以進行椅子的各種測試，用戶可以通過簡單快捷的調整，完成椅子椅座、椅背、扶手、兩側等部位的力學性能測試。
二、主要技術參數
| 指標 | 參數 |
| 控製係統 | 多通道控製係統1個，同時控製8個測試通道 |
| 控製方式 | PLC下位控製+PLC上位控製軟件自動控製，顯示屏觀察到所有的力值偏移數據 |
| 水平扶手測試軸 | 行程：100mm，最大加載力：2000N |
| 垂直扶手加載軸 | 行程：200mm，最大加載力：2000N |
| 垂直坐墊加載軸 | 行程：200mm，最大加載力：5000N |
| 椅子靠背加載軸 | 行程：500mm，最大加載力：2000N |
| 力值傳感器 | 0—2kN，0-5kN；所有力加載軸都帶力傳感器測量係統 |
| 係統測力精度 | 靜態力：±0.5%；動態力：0-2% |
| 測試速度 | 5-30次/分，可任意設定 |
| 測試次數 | 0-999999次，可任意設定 |
| 下位機係統 | 高速工控機；能實現快速采集，並高速海量運算與存儲數據庫，可出實時報表 |
| 停機方式 | 到達實驗次數停機並報警 |
| 電 壓 | 220V |
| 壓縮空氣壓力 | 6kg/cm2 |
| 功率 | 200W |
三、操作原理
背架強度測試：目的是評估椅背承受譬如向後壓力的能力。當椅背處於靜止狀態時對椅背施以一定的力，時間持續1分鍾，觀察椅背/傾仰鎖定機械有無功能性損失，椅子位置是否出現滑動。
扶手強度測試（水平向外拉力測試）：目的在於評估扶手承受施加於其上、方向朝外壓力的能力。當椅子固定於一定位置，對扶手明顯最薄弱處—扶手之前均衡施以一定水平方向的力，時間持續1分鍾，觀察扶手有無功能性損失。
背架耐久度測試：目的是評估椅背承受向後負荷所致的疲勞性壓力和磨損的能力。當椅背處於靜止狀態時對椅背施以一定的力，每分鍾10-30次的恰當頻率，觀察椅背/傾仰鎖定機械有無功能性損失，椅子位置是否出現滑動。
椅座耐久度測試：：目的是評估椅座承受向下負荷所致的疲勞性壓力和磨損的能力。當椅座處於靜止狀態時對椅座施以一定的力，每分鍾10-30次的恰當頻率，觀察椅座有無功能性損失，椅子位置是否出現滑動。
扶手耐久度測試：目的是評估椅子扶手承受重複性負荷所致的壓力的能力。當椅子固定於一定位置，對扶手明顯最薄弱處，即將扶手作為從椅子上站立起來的支撐時扶手上的受力位置，施以一定的力，每分鍾10-30次的恰當頻率，觀察扶手有無功能性損失。
四、試驗標準
BIFMA X5.1椅子扶手疲勞、椅背椅座聯合疲勞、椅子拉背測試
五、產品特點
（一）硬件特點
1.施力裝置采用滾輪導向移動，儀器運行平穩；
2.氣缸搭配降噪裝置，使測試數據在保證精準的基礎上減小儀器操作時的聲響；
3.氣缸設有行程限位，固定氣缸上升與下降的行程；
4.本產品底座采用優質碳鋼板與高強度鋁合金型材相結合，無需打孔固定於地麵，充分保證儀器運作時的穩定性；
5.設備短路保護，避免過大的短路電流使電器設備過熱或受電動力作用而遭到損壞。
（二）軟件特點
1.控製方式采用PLC可編程序控製器，有效避免線路板、伺服驅動器等對測試數據的幹擾，語言可選英語、中文，操作直觀方便，可完成試驗參數設定、工作狀態控製、數據采集及結果顯示；
2.儀器斷電保護，斷電時瞬間保存當前測試數據，下次通電使用時，可查看上次測試數據，或繼續測試；
3.實驗次數可在1-999999次任意設定，達到設定次數後自動停機，試驗完成後或樣品損壞等其他情況自動智能報警。
